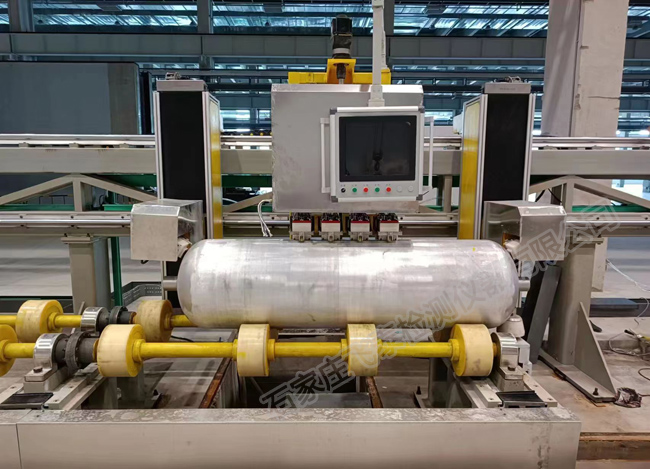

鋼瓶超聲波探傷儀器操作方式

鋼瓶超聲波探傷儀器屬于氣瓶探傷設備的一種是一款32通道儀器，可以實現對氣瓶的超聲波測厚探傷檢測，10通道用于縱向探傷，16通道用于橫向探傷，6通道用于氣瓶測厚，儀器把傷信號、測厚超限信號送到控制臺系統處理，系統送出檢測后進行分選的信號，合格的送入合格料筐，不合格的送入廢品料筐中。

鋼瓶超聲波探傷儀器運行過程中氣瓶被送到檢測位置時，由氣動元件將其夾起，使探頭能夠自動或手動跟蹤氣瓶曲面進行無損檢測，旋轉輥道由電機驅動，實現鋼管原地勻速平穩地旋轉。配合探頭掃查行走機構實現螺旋式對氣瓶100%掃描。在氣瓶原地旋轉的情況下，調節行走機構的速度可實現氣瓶螺旋掃測，螺距的大小結合旋轉速度與行走機構速度適當調節，在保證絕不漏檢的情況下，盡可能高地提高探傷速度以滿足生產進度的需要，行走機構的速度由操作上的旋鈕調節。而操作臺可以用來對鋼瓶超聲波探傷儀器的控制，實現全自動、手動控制氣瓶的超聲波探傷。
