鋼瓶超聲波探傷儀器是自動還是手動

鋼瓶超聲波探傷儀器簡介

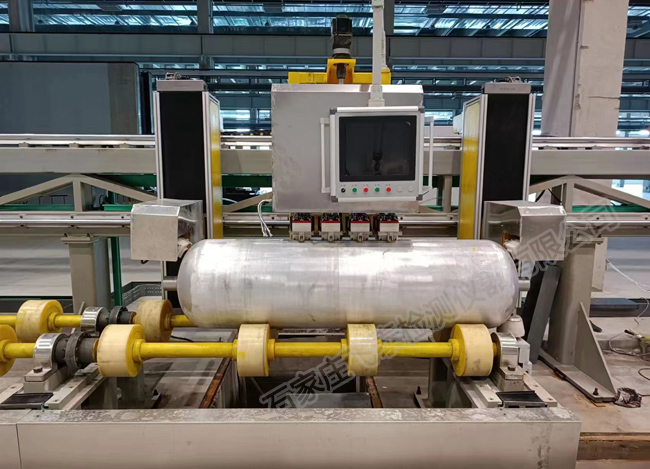

鋼瓶超聲波探傷儀器顧名思義是一種利用超聲波檢測鋼瓶缺陷的設備，它的構造包括電控裝置、機前送料裝置、機后移料裝置、鋼瓶輸送機構、探傷主機、 探傷儀、標識打印機構及水循環系統，其中，至少三臺探傷主機設置在鋼瓶傳送機構上，探傷主機中的驅動裝置驅動被檢測鋼瓶在螺旋前進，探頭與被檢測鋼瓶之間充滿耦合劑。飛泰鋼瓶超聲波探傷儀器采用將超聲探頭及被檢測鋼瓶浸入耦合劑中的方式來進行探傷，省略了塞瓶口以及拔瓶塞的工序，可連續、穩定地對鋼瓶進行檢測，有效地提高了檢測效率，并實現自動化檢測。

鋼瓶超聲波探傷儀器各部件結構

鋼瓶超聲波探傷儀器探傷主機包括: 主機水箱，其上設有進口及出口，在進出口處裝置有密封圈，耦合劑進口設置在主機水箱的下部，在探傷時主機水箱中充滿耦合劑; 水位快速提升裝置，包括高位水箱，高位水箱通過管道與主機水箱及水循環系統連通，可快速向主機水箱注入耦合劑; 驅動裝置，裝置在主機水箱內，驅動被檢測鋼瓶在主機水箱中螺旋前進; 探頭調節裝置，裝置在主機水箱框架上，調節探頭與工件的入射角及距離; 探頭裝置在探頭調節裝置上;探頭調節裝置包括支架，第一滑架滑動裝置在支架上，可轉動裝置在支架上的第一螺 桿與第一滑架螺紋連接;第二滑架滑動裝置在第一滑架上，可轉動裝置在第一滑架上的第二螺桿與第二滑架螺紋連接，安裝探頭的支桿連接在第二滑架上。;驅動裝 置包括驅動輪機構、送進輪機構、托架機構、調角機構及移動滑臺，驅動輪機 構及送進輪機構分別裝置在托架機構的兩側，送進輪機構裝置在調角機構上， 驅動輪機構、托架機構及調角機構分別裝置在移動滑臺上;送進輪機構的送進輪軸線與水平方向的夾角設置在大于0“、小于20“的范圍內。
