全自動超聲波探傷設備交鑰匙工程是什么樣的？

就拿飛泰氣瓶超聲波探傷設備來說吧，它就屬于交鑰匙工程，一臺用于氣瓶內、外部縱向、橫向缺陷及壁厚測定的探傷設備需要雙方協商好后，進行設計、生產、安裝、調試、培訓等過程。

氣瓶超聲波探傷設備檢測流程

設備檢測采用橫進橫出，上料裝置將氣瓶撥送至旋轉輥道上，旋轉輥道驅動氣瓶原地旋轉，檢測探頭沿直線導軌水平運動，通過感應開關感應到氣瓶端部時停止，探頭落下開始檢測，探頭沿氣瓶表面直線移動，完成對氣瓶瓶體部分的螺旋線式全覆蓋掃查。探頭與氣瓶探傷表面以水做為耦合劑。掃查完畢下料裝置動作將氣瓶撥送至下料臺架，根據有無缺陷將氣瓶送至正廢品料槽。

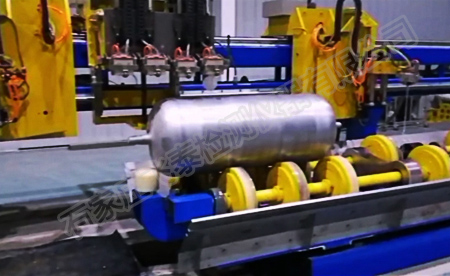

飛泰氣瓶全自動超聲波探傷設備

設備驗收方法

按氣瓶實際檢測工藝、工序要求和方法，實施完成自動檢測全過程

1、系統技術參數和要求按《設備、儀器基本參數和配置》逐項進行。

2、使用符合NB/T 47013.3-2015第4.5條《承壓設備用無縫鋼管超聲檢測和質量分級》和ISO 9809-1《附錄B(標準)超聲波檢驗》標準規定的標準樣管,預置該設備完整的檢測參數。

3、屆時經檢測確認存在超標缺陷（不合格）的氣瓶按本協議的《四、具體要求》進行實際自動檢測全過程。

4、甲方負責提供驗收的ISO 9809-1(標準) 《超聲波檢驗附錄B》標準樣管；實際檢測Φ279×10×1200㎜氣瓶直段區域數支，平均檢測時間約在1分鐘左右。

5、打印實際檢測Φ279×10×1200㎜氣瓶直段區域數支的報告。并與實際被檢氣瓶質量狀態相符。

技術資料的提供及安裝、調試、技術服務及培訓

技術資料的提供:

（1）乙方提供設備制造、安裝組織方案（附錄1）。

（2）乙方提供成套設備配制主要組件供貨清單（附錄2）。

（3）乙方提供設備進度表（附錄3）

（4）乙方應提供設備系統使用操作說明書，應當詳細說明各個部分如探傷儀、計算機、探頭布置與調整、探頭的規格、易損件更換等。另外，還應包括系統接線圖（藍圖及電子文檔），設備出廠檢驗報告單、合格證等。

（5）乙方提供恢復設備操作系統軟件U盤一份和詳細的使用說明書。

安裝、調試、技術服務及培訓：

（1） 安裝、調試：

乙方負責安裝、調試，按照本協議和相關標準的技術參數逐項進行調試，并對標準人工缺陷進行實際測試和檢測程序演示，直到滿足探傷規范并交付使用。安裝調試時間一般不超過20個工作日（在用戶工廠）。

（2）技術服務：

① 設備驗收合格后，整體保修期一年；乙方負責在保修期內免費提供零部件（非本設備質量問題引起的配件損壞除外）。當設備保修期滿之后，乙方依然能提供廣泛而優惠的技術服務如：軟件升級及備件等終生服務。

② 設備發生故障后，乙方在收到需方信息后4小時之內應有明確答復，并在48小時之內應到場處理問題排除故障交付使用。

（3）培訓：乙方應免費為需方人員提供系統培訓，包括設備原理、調試、使用、維護等。
